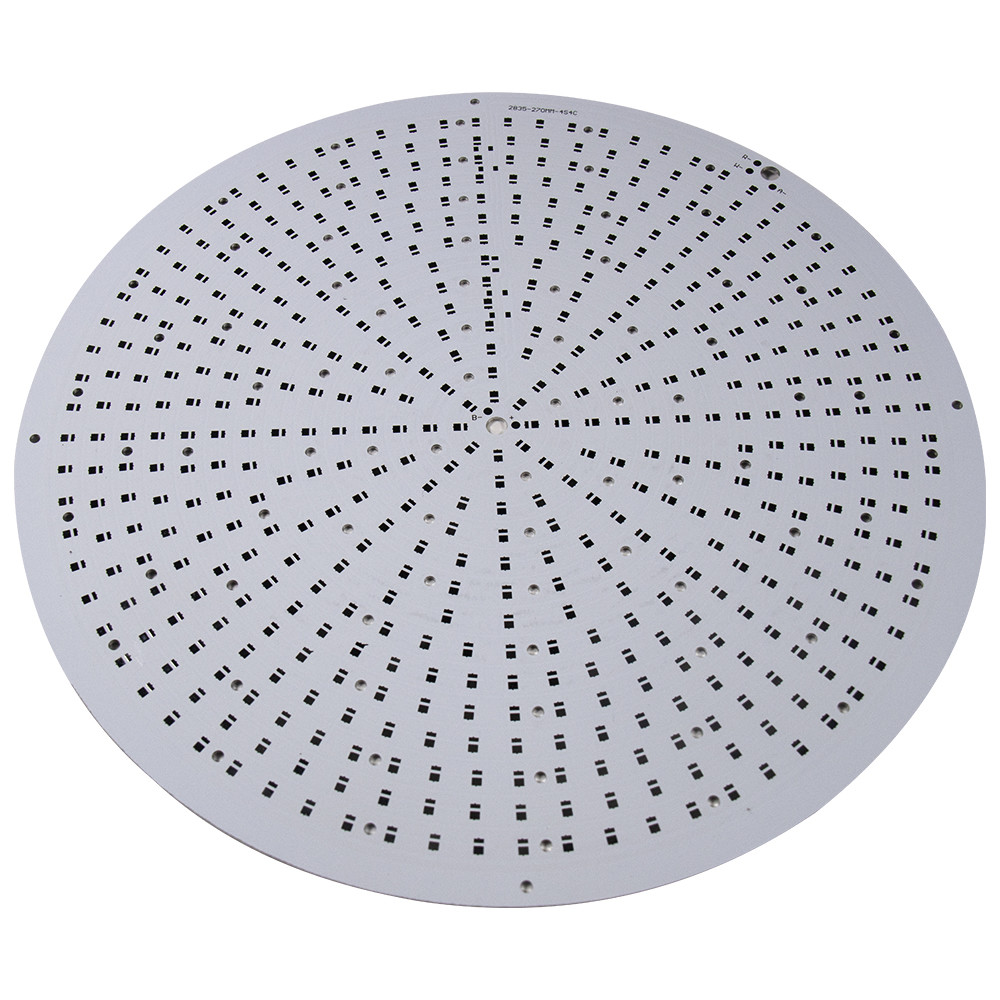

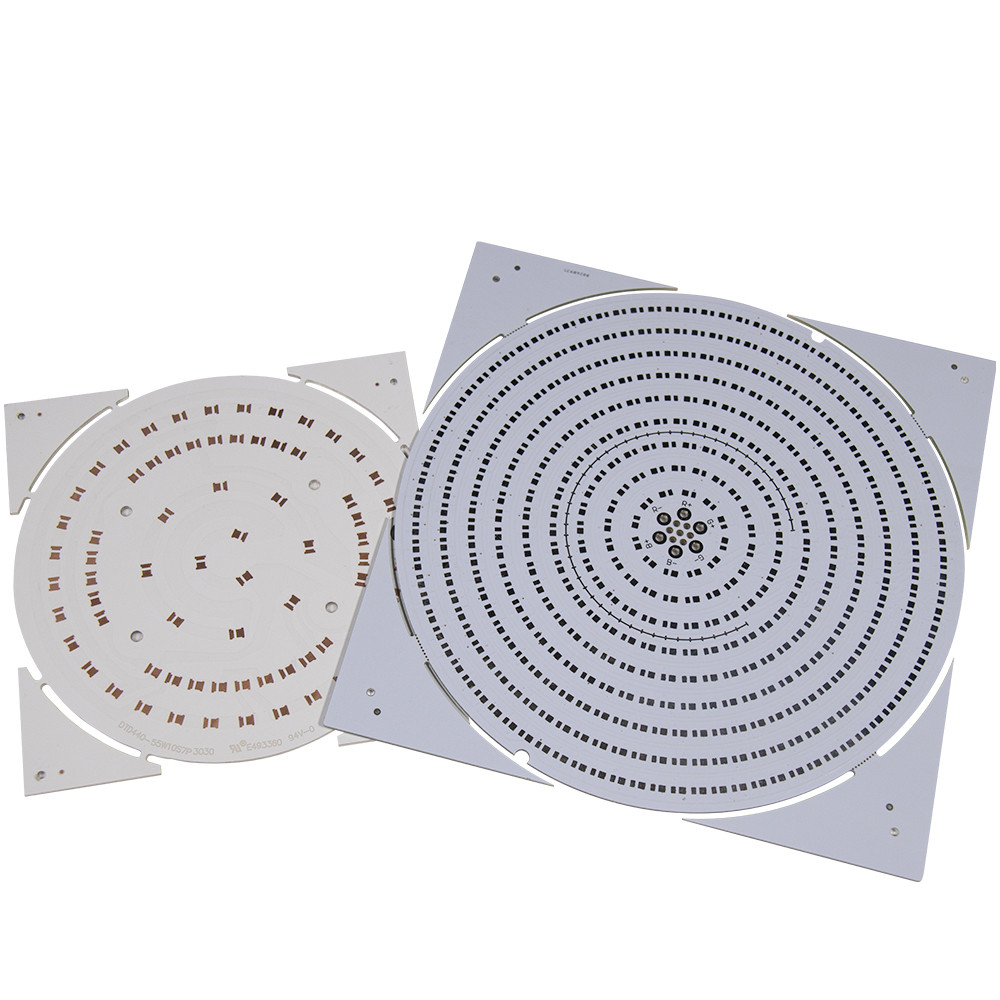

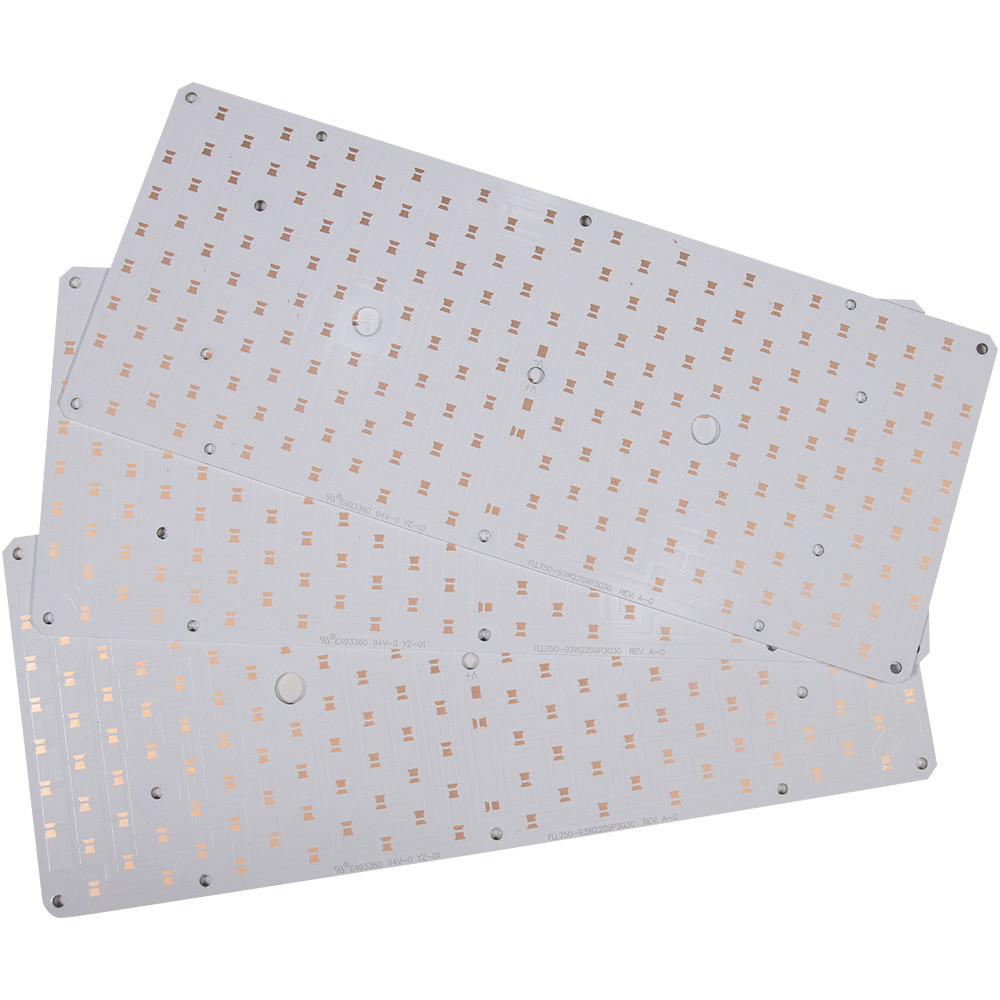

Một mặt nhôm 94vo led pcb PCB đế đồng để chiếu sáng
Tùy chỉnh một mặt đơn 94V0 Đế đồng PCB Hoàn thiện HASL miễn phí
Vật liệu nền | Nhôm |
Độ dày của bảng | 0,6- 3,0mm |
Độ dày lá đồng | 0.5oz- 6oz |
Xử lý bề mặt | HAL / OSP / Mạ vàng ngâm / Mạ vàng / Mạ Sn / Dìm Sn |
Dẫn nhiệt | 1,0- 3,0W / mk |
Sự cố điện áp | 2-4,5KV |
Khả năng cháy | 94V0 |
Dịch vụ | OEM & ODM |
Tiêu chuẩn | UL & ROHS |
Hiệu suất PCB nhôm:
1. Tản nhiệt
So với PCB FR4 thông thường, PCB bằng nhôm hoạt động tốt hơn và tản nhiệt nhanh hơn.Lấy PCB FR4 và PCB nhôm có cùng độ dày 1,5mm làm ví dụ.PCB FR4 có khả năng chịu nhiệt từ 20 ° C / W đến 22 ° C / W trong khi PCB bằng nhôm có nhiệt độ từ 1 ° C / W đến 2 ° C / W, điều này chứng tỏ một lần nữa tính năng này.
2. Sự giãn nở nhiệt
Sự nở và co vì nhiệt là tính chất chung của các chất nhưng có hệ số khác nhau.Do tính năng tản nhiệt xuất sắc của PCB nhôm, các vấn đề về giãn nở và co nhiệt trên bề mặt bo mạch sẽ được giảm thiểu đáng kể để tăng độ bền và độ tin cậy của toàn bộ thiết bị và thiết bị điện tử.Loại ưu điểm này có thể đặc biệt phù hợp với các vấn đề giãn nở và co ngót do nhiệt của công nghệ gắn kết bề mặt (SMT).
3. Độ ổn định về chiều
Các PCB bằng nhôm có kích thước ổn định đáng kể.Kích thước của chúng sẽ chỉ thay đổi khoảng 2,5% đến 3,0% khi chúng được làm nóng từ 30 ℃ đến 140 ℃ hoặc thậm chí 150 ℃.
4. Hiệu suất khác
một.Khả năng áp dụng cho thiết bị điện SMT.
NS.Sự giãn nở nhiệt hiệu quả của thiết kế mạch.
C.Hữu ích để giảm nhiệt độ hoạt động, cải thiện mật độ điện năng và độ tin cậy của sản phẩm, đồng thời kéo dài thời hạn sử dụng của sản phẩm.
NS.Hữu ích để giảm kích thước của sản phẩm, phần cứng và chi phí lắp ráp.
e.Dễ dàng thay thế các nền gốm dễ vỡ với hiệu suất cách nhiệt và độ bền cơ học tốt hơn.
Tại sao chọn chúng tôi?
Đội ngũ chế tạo PCB chuyên nghiệp - tất cả các kỹ sư có kinh nghiệm nhiều năm trong lĩnh vực sản xuất PCB
Thiết bị tiên tiến và các công cụ kiểm tra & kiểm tra độ chính xác cao
Nguyên liệu thô hàng đầu bao gồm CCL (Đồng mạ Lamination), hóa học và mực mặt nạ hàn & mực huyền thoại
Người vận hành lành nghề với khả năng chỉ huy tốt tất cả các CCP (Điểm kiểm soát quan trọng)
Trọn bộ thiết bị hoàn thiện bề mặt có thể làm ENIG, ngâm bạc, ngâm thiếc, OSP, HASL (không chứa chì), mạ vàng và mạ bạc mà không có rủi ro thuê ngoài.
Năng lực quy trình sản xuất bảng mạch in tiên tiến
Tỷ lệ khung hình tối đa đạt đến 10: 1
Trọng lượng đồng tối đa trên bề mặt PCB kép có thể đạt tới 6OZ
Độ dày của mặt nạ hàn có thể kiểm soát đến 50μm
Giá trị điều khiển trở kháng tối thiểu là 50ohm +/- 5%
Đường kính khoan NC tối thiểu 0,2mm và đường kính khoan laser tối thiểu là 0,1mm
Sản xuất bảng mạch nghiêm ngặt theo tiêu chuẩn IPC và đảm bảo 100% đủ tiêu chuẩn
Thực hiện nghiêm túc quy trình PDCA (Chu trình hành động lập kế hoạch thực hiện kiểm tra) và liên tục cải thiện hiệu suất sản phẩm
Doanh nghiệp xuất sắc hàng đầu về tiết kiệm năng lượng và bảo vệ môi trường
