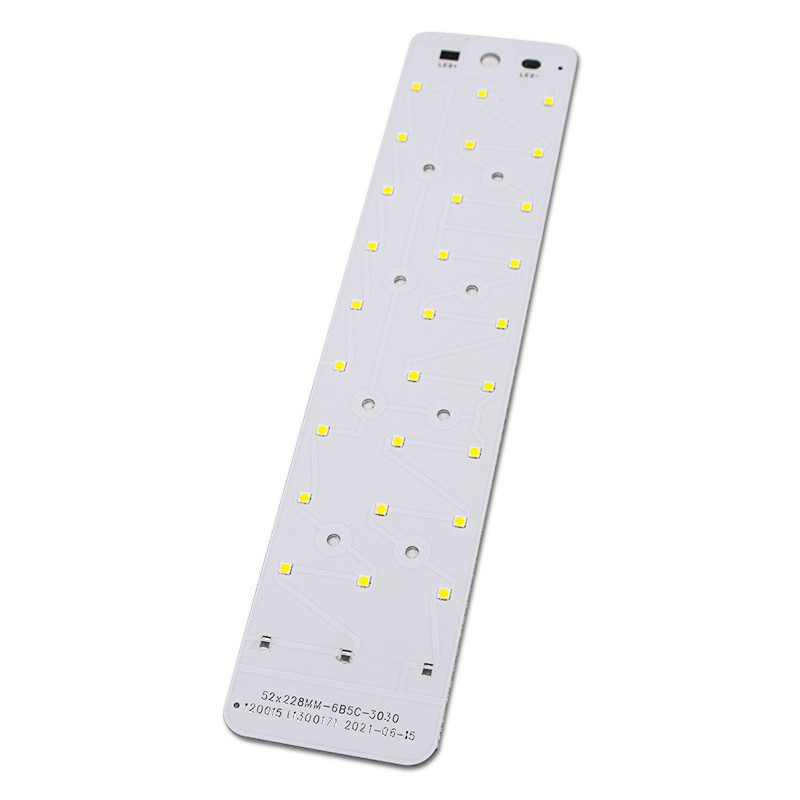

94v0 nhôm pcb tùy chỉnh 3030 2835 chip dẫn mcpcb bảng cho ống T8
• Khắc lá đồng dày
PCB nhôm thường được ứng dụng trong các thiết bị điện có mật độ công suất cao nên lá đồng tương đối dày.Khi lá đồng dày 3 oz trở lên, việc khắc lá đồng yêu cầu bù chiều rộng vết.Nếu không, chiều rộng vết sẽ vượt quá dung sai sau khi khắc.Do đó, để đảm bảo kiểm soát độ rộng / khoảng cách vết và trở kháng tối ưu có thể đáp ứng nhu cầu thiết kế, công việc sau phải được hoàn thành trước.
Một.Phần bù chiều rộng vết cần được thiết kế thích hợp.
NS.Cần loại bỏ ảnh hưởng của việc sản xuất vết đối với chiều rộng / khoảng cách vết.
NS.Các yếu tố khắc và thông số tác nhân cần được kiểm soát chặt chẽ.
• In mặt nạ hàn
In mặt nạ hàn được coi là một khó khăn trong sản xuất của chế tạo PCB nhôm do ảnh hưởng của lá đồng dày.Nếu độ dày của đồng vết là bất thường sau khi khắc hình ảnh, sự khác biệt lớn sẽ được tạo ra giữa bề mặt vết và bảng nền và mặt nạ hàn sẽ trở nên khó khăn.Để đảm bảo quá trình in mặt nạ hàn trơn tru, các nguyên tắc sau cần tuân thủ:
Một.Dầu mặt nạ hàn nên được chọn với hiệu suất chất lượng cao.
NS.In mặt nạ hàn hai lần được sử dụng.
NS.Khi cần thiết, phương pháp sản xuất của mặt nạ hàn đầu tiên và mặt nạ hàn thứ hai được dựa vào.
• Sản xuất cơ khí
Sản xuất cơ khí bằng nhôm PCB có quá trình khoan, phay và đúc cơ khí và ghi điểm v và gờ có xu hướng được để lại bên trong thông qua, điều này sẽ làm giảm độ bền điện.Do đó, để đảm bảo sản xuất cơ khí chất lượng cao, cần tuân thủ các nguyên tắc sau:
Một.Nên chọn loại dao phay điện và dao phay chuyên nghiệp để sản xuất khối lượng thấp.
NS.Kỹ thuật kiểm soát và mô hình cần được chú ý trong quá trình đúc khuôn.
NS.Các thông số khoan phải được điều chỉnh thích hợp trên PCB nhôm đồng dày để ngăn tạo ra gờ.
Lớp |
1-2 lớp |
Độ dày của bảng |
0,2mm-6,0mm |
Độ dày đồng |
0,5 oz-6,0 oz |
Kích thước bảng tối đa |
600 x 1200mm |
Min.đường kính lỗ |
0,1mm |
Min.chiều rộng dòng |
0,075mm |
định dạng tệp |
pcb, doc, ddb, v.v. |
MOQ |
1 miếng |
Vật liệu cơ bản |
FR-4, TG, CEM-1, CEM-3, Nhôm, 94V0, 94HB |
Mặt nạ Hàn |
xanh lá cây, đỏ, xanh dương, vàng, đen, trắng, v.v. |
Hoàn thiện bề mặt |
ENIG, ImAg, ImSn, OSP, HASL, không chì, vàng ngâm, tấm vàng, v.v. |
Câu hỏi thường gặp:
Q1.Bạn cần những thông số kỹ thuật nào để báo giá PCB?
A: Chúng tôi cần tệp PCB Gerber của bạn, độ dày bảng, độ dày đồng, hoàn thiện bề mặt và số lượng để báo giá cho bạn.
Quý 2. Làm thế nào tôi có thể nhận được một mẫu để kiểm tra chất lượng của bạn?
MỘT: Sau khi xác nhận giá, bạn có thể đặt hàng các mẫu để thử nghiệm và đánh giá.
Q3:Bạn có dịch vụ gì?
MỘT:Chúng tôi đang cung cấp chế tạo pcb, thu mua linh kiện, lắp ráp pcb, lắp ráp hoàn chỉnh.
