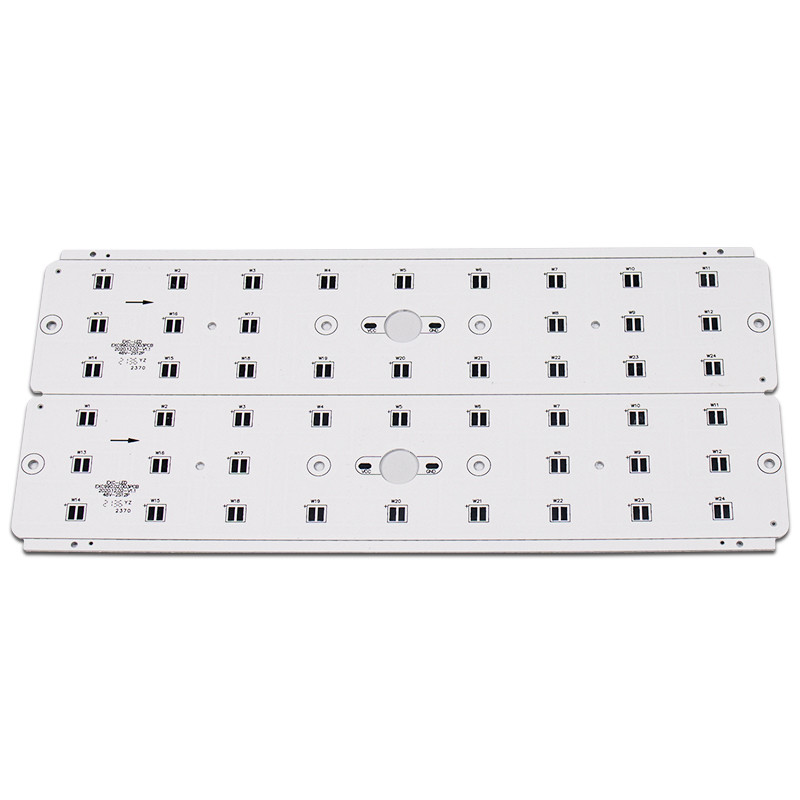

Bảng mạch in nhôm 1-2w / mk Mô-đun đèn đường LED Dob
PCB LED là một PCB lõi kim loại, sử dụng kim loại làm vật liệu cơ bản, chẳng hạn như Nhôm, Sắt hoặc Đồng.Trong hầu hết các trường hợp, PCB của LED là PCB bằng nhôm.Nhôm chủ yếu được sử dụng để chế tạo PCB LED vì nó rẻ và nhẹ so với các kim loại khác.Vì vậy, chúng ta có thể nói, một PCB LED tương tự như một PCB nhôm.
Nhôm LED PCB bao gồm ba lớp.Các lớp này là lớp đồng, lớp điện môi và lớp cơ sở nhôm.Lớp trên cùng là lớp đồng, tạo ra các kết nối điện trong PCB.Lớp này là tiêu chuẩn trong tất cả các loại PCB.Để bảo vệ lớp này, một lớp hoàn thiện bề mặt được sử dụng.Đồng cung cấp độ dẫn điện tuyệt vời và hoàn thiện mạch điện.
Lớp tiếp theo là lớp điện môi, rất quan trọng trong PCB lõi kim loại.Lớp điện môi này đóng vai trò như một chất cách điện, và nó ngăn cản sự di chuyển của dòng điện trong lớp nhôm cơ bản.Lớp có khả năng dẫn nhiệt cực tốt, giúp tản nhiệt tốt.

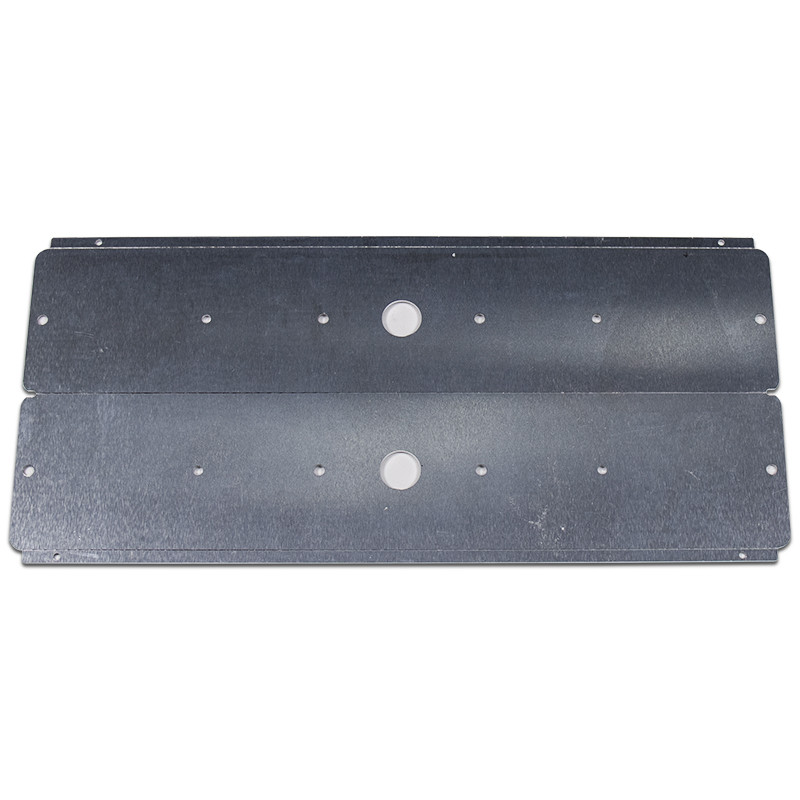

Lớp cuối cùng của PCB là lớp cơ sở, được làm bằng nhôm.Lớp này làm cho bảng trở nên độc nhất và cung cấp cho nó một bản sắc riêng biệt.Do có lớp nền nên PCB bền hơn FR-4.Nó có thể chịu được hao mòn và nhiệt độ cao.Hơn nữa, nó là tuyệt vời để tản nhiệt.Nó nhẹ hơn đồng và sắt.
Khả năng PCBA
|
|
Chìa khóa trao tay PCBA
|
PCB + tìm nguồn cung ứng linh kiện + lắp ráp + gói
|
Chi tiết lắp ráp
|
Đường SMT và Thru-lỗ, ISO SMT và DIP
|
Thời gian dẫn đầu
|
Nguyên mẫu: 15 ngày làm việc.Đặt hàng số lượng lớn: 20 ~ 25 ngày làm việc
|
Thử nghiệm trên sản phẩm
|
Kiểm tra thăm dò bay, Kiểm tra tia X, Kiểm tra AOI, Kiểm tra chức năng
|
Số lượng
|
Số lượng tối thiểu: 1 chiếc.Nguyên mẫu, đặt hàng nhỏ, đặt hàng số lượng lớn, tất cả đều OK
|
Tệp cần thiết
|
PCB: Tệp Gerber (CAM, PCB, PCBDOC)
|
Thành phần: Hóa đơn nguyên vật liệu (danh sách BOM)
|
|
Assembly: Tệp Pick-N-Place
|
|
Kích thước bảng điều khiển PCB
|
Kích thước tối thiểu: 0,25 * 0,25 inch (6 * 6mm)
|
Kích thước tối đa: 20 * 20 inch (500 * 500mm)
|
|
Loại hàn PCB
|
Bột hàn hòa tan trong nước, không chứa chì RoHS
|
Chi tiết thành phần
|
Bị động Giảm xuống kích thước 0201
|
BGA và VFBGA
|
|
Nhà cung cấp chip không chì / CSP
|
|
Lắp ráp SMT hai mặt
|
|
Cao độ mịn đến 0,8mils
|
|
Sửa chữa BGA và Reball
|
|
Loại bỏ và thay thế một phần
|
|
Gói thành phần
|
Cắt băng, ống, cuộn, các bộ phận rời
|
Quy trình lắp ráp PCB
|
Khoan ----- Tiếp xúc ----- Mạ ----- Tẩy & tước ----- Đục ----- Kiểm tra điện ----- SMT ----- Sóng
Hàn ----- Lắp ráp ----- ICT ----- Kiểm tra chức năng ----- Kiểm tra nhiệt độ & độ ẩm |
Thâm Quyến Yizhuo Electronics Co., Ltd. là một doanh nghiệp công nghệ cao quốc gia được chứng nhận bởi hệ thống quản lý chất lượng quốc tế ISO9001: 2015.Nó được thành lập vào năm 2012 và đã cam kết đổi mới và phát triển bền vững của công nghệ điện tử.Nó được sử dụng trong sản xuất và kinh doanh các PCB kim loại khác nhau, đèn LED và các sản phẩm liên quan.Các sản phẩm được sử dụng rộng rãi trong chiếu sáng, điện tử, máy móc, thông tin liên lạc, ô tô và các ngành công nghiệp khác cần tản nhiệt.Với đội ngũ quản lý cấp cao và đội thiết kế R & D có kinh nghiệm trong ngành trung bình hơn 8 năm, chúng tôi đã tạo ra một mạng lưới phân phối và kênh bán hàng mạnh mẽ trên toàn thế giới, đồng thời sản phẩm của chúng tôi bán chạy ở Châu Á - Thái Bình Dương, Châu Âu, Châu Mỹ và Trung đông.
Câu hỏi thường gặp:
Q1.Bạn có dịch vụ gì?
A: Chúng tôi có thể cung cấp dịch vụ một cửa từ sản xuất PCB đến lắp ráp, kiểm tra PCB, nhà ở và dịch vụ giá trị gia tăng khác.
Q2:Làm thế nào tôi có thể nhận được một mẫu để kiểm tra chất lượng của bạn?
MỘT:Sau khi xác nhận giá, bạn có thể đặt hàng các mẫu để thử nghiệm và đánh giá.
Q3: Là nó OK để in logo của tôi trên sản phẩm?
A: Vâng.Vui lòng thông báo chính thức cho chúng tôi trước khi sản xuất và xác nhận thiết kế trước tiên dựa trên mẫu của chúng tôi.
