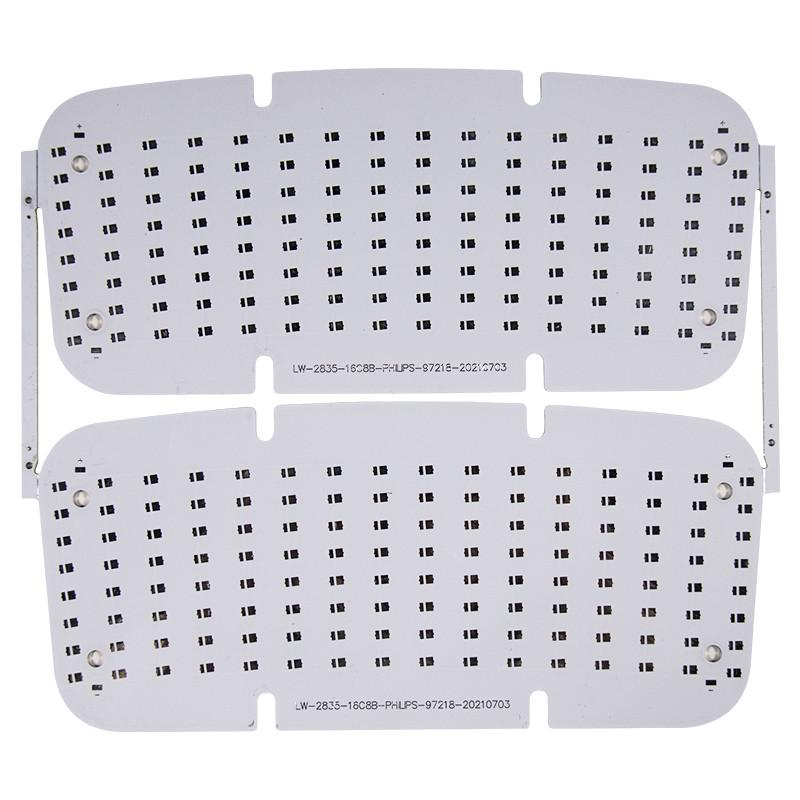

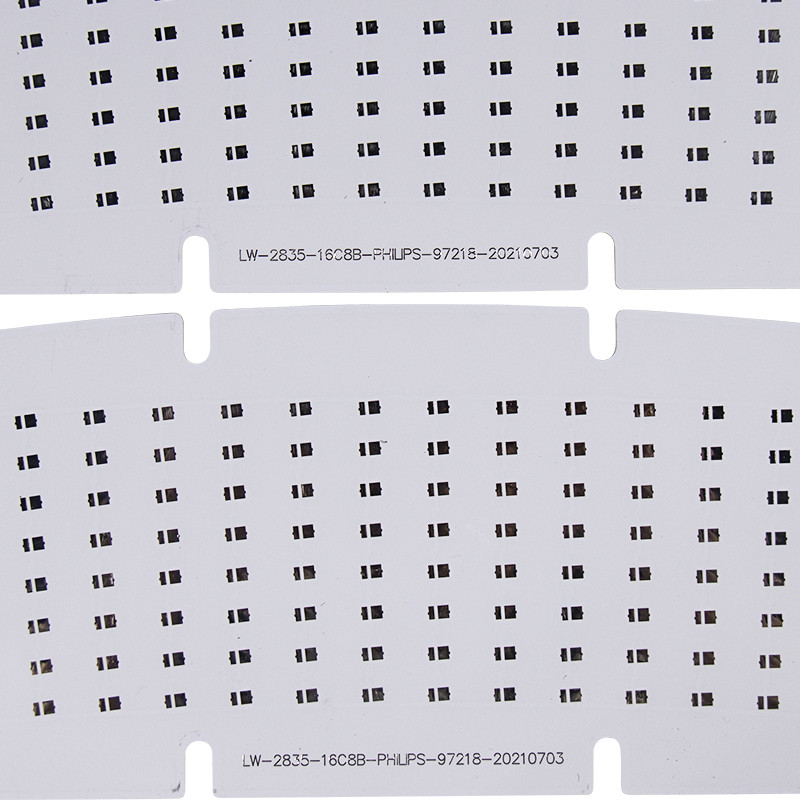

Bảng mạch bóng đèn LED SMD 5730 5630 2835 cho đèn pha Downlight
Bảng mạch PCB LED SMD tùy chỉnh 5730 5630 2835 LED cho đèn pha Downlight
Vật liệu bảng mạch LED:
PCB LED là một PCB lõi kim loại, sử dụng kim loại làm vật liệu cơ bản, chẳng hạn như Nhôm, Sắt hoặc Đồng.Trong hầu hết các trường hợp, PCB của LED là PCB bằng nhôm.Nhôm chủ yếu được sử dụng để chế tạo LED PCB vì nó rẻ và nhẹ so với các kim loại khác.Vì vậy, chúng ta có thể nói, một PCB LED tương tự như một PCB nhôm.
PCB nhôm LED bao gồm ba lớp.Các lớp này là lớp đồng, lớp điện môi và lớp cơ sở nhôm.Lớp trên cùng là lớp đồng, tạo nên các kết nối điện trong PCB.Lớp này là tiêu chuẩn trong tất cả các loại PCB.Để bảo vệ lớp này, một lớp hoàn thiện bề mặt được sử dụng.Đồng cung cấp độ dẫn điện tuyệt vời và hoàn thiện mạch điện.
Lớp tiếp theo là lớp điện môi, rất quan trọng trong PCB lõi kim loại.Lớp điện môi này đóng vai trò như một chất cách điện, và nó ngăn cản sự di chuyển của dòng điện trong lớp nhôm cơ bản.Lớp có khả năng dẫn nhiệt cực tốt, giúp tản nhiệt tốt.
Lớp cuối cùng của PCB là lớp cơ sở, được làm bằng nhôm.Lớp này làm cho bảng duy nhất và cung cấp cho nó một bản sắc riêng biệt.Do có lớp nền nên PCB bền hơn FR-4.Nó có thể chịu được hao mòn và nhiệt độ cao.Hơn nữa, nó là tuyệt vời để tản nhiệt.Nó nhẹ hơn đồng và sắt.
|
Vật phẩm |
Năng lực |
|
Khả năng hàng tháng |
25000m2 / tháng |
|
Lớp |
1-14 lớp |
|
Vật liệu ván |
FR-4 Tg130-Tg180 / FR-4 CTI175 / FR-4 CTI300 / CEM-1 / CEM-3 |
|
Xử lý bề mặt |
HASL / RoHS-HASL / Vàng ngâm / Mạ vàng / Ngón tay vàng / OSP |
|
Màu mặt nạ hàn |
Green / Blue / Red / Black / Yellow / White |
|
Màu màn hình lụa |
Trắng, đen, vàng |
|
Lòng khoan dung |
Dung sai cắt chữ V: +/- 0,1mm |
|
Thông số kỹ thuật |
Chiều rộng / khoảng trống dòng tối thiểu: 0,075 / 0,075mm |
|
Độ dày đồng PTH tối thiểu: 20um |
|
|
Đường kính lỗ tối thiểu: 0,2mm |
|
|
Vòng đệm tối thiểu: 0,1mm |
|
|
Độ dày đồng tối đa được chứng nhận UL: 6oz) |
|
|
Thông qua khả năng cắm: 0,2-0,6mm |
Câu hỏi thường gặp:
Q1.Cần những gì để báo giá PCB PCBA?
A: Số lượng, tệp Gerber và yêu cầu kỹ thuật (vật liệu, xử lý bề mặt hoàn thiện, độ dày đồng, độ dày bảng, ...)
Câu hỏi 2: Tất cả các sản phẩm của bạn có được chứng nhận với UL, ROHS, v.v. không?
A: Có, chúng tôi được chứng nhận ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Làm thế nào tôi có thể nhận được một mẫu để kiểm tra chất lượng của bạn?
A: Sau khi xác nhận giá, bạn có thể đặt hàng cho các mẫu để thử nghiệm và đánh giá của bạn.
